ZGPE(X)trituradorademandíbula-Yantai Jinpeng Máquina de Minería

ZG-PE (X) trituradora de mandíbula

La trituradora de mandíbula funciona por el movimiento periódico de la mandíbula móvil, se usa generalmente en la fase de trituración gruesa, tiene las carecterísticas：la alta capacidad de producción, el gran relación de rotura y la alta eficacia quebrada.

Ámbito de Aplicación:Balasto, minería, minería del carbón, mortero de polvo seco, estación de mezcla de hormigón, desulfuración de la planta de energía, arena de cuarzo, etc.

Capacidad de producción:1-192t/h

Partícula máxima:80-630mm

 Instituto de Diseño Metalúrgico

Proyecto :

Cientos de proyectos mineros en más de 30 países

Ventaja :

Conquistar el bajo grado y difícil beneficiación la y fundición de las minas de oro; Tener mucha experiencia en el diseño de metal, no metal, relaves.

Enviar Mensaje

Charlar Ahora

Estructura
Principio
Parámetros

Estructura

La estructura de la tituradora de mandíbula es simple, compuesta principalmente por bastidor, la operación, la transmisión, el regulador, el dispositivo de seguridad y el sistema de lubricación. Hay dos tipos：la mandíbula pendular y la compuesta de péndulo.


Dos Tipos : a)Simple swinging type b)complicated swinging type


Principio

En el funcionamiento, el motor eléctrico hace rotar a las poleas que conducen el eje excéntrico, haciendo que la mandíbula móvil se acerque y aleje periódicamente a la mandíbula fija, realizando las múltiples trituraciones como estrusión, frotación y enrodillamiento, etc, para que el material se rompa y disminuya su tamaño, cayendo gradualmente hasta que se evacuen por la salida.

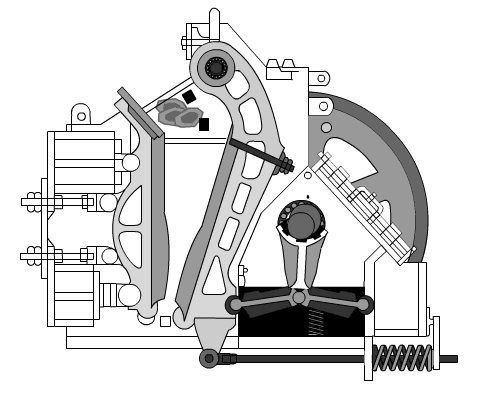

Principio de trabajo de la trituradora de mandíbula:

破碎机工作原理2.gif 颚式破碎机原理.gif

Características de Trituradora de mandíbulas:

- Alto eficiencia de trabajo

- Fino tamaño final

- Simple estructura

- Fácil mantenimiento

- Bajo coste operativo

Parámetros

Modelo	Medida de entrada(mm)	Rango de ajuste de salida(mm)	Partícula max（mm）	capacidad de producción(T/h)	Velocidad excéntrica de la rueda(r/min)	Potencia del dinamo(KW)	Dimensión del borde (mm)	Peso(kg)
PE-100×150	100×150	5-20	80	0.5-2	300	2.2	525×535×605	230
PE-150×250	150×250	10-40	125	2-6	300	5.5	875×745×935	1100
PE-200×350	200×350	10-50	160	6-10	300	7.5	1080×1060×1088	1600
PE-250×400	250×400	20-60	210	8-16	300	15	1108×1090×1392	1850
PE-250×500	250×500	20-80	210	13-21	300	18.5	1360×1450×1440	3100
PE-400×600	400×600	40-100	350	14-36	275	30	1650×1748×1520	5800
PE-500×750	500×750	50-120	400	30-80	250	45	1900×1876×1821	9000
PE-600×900	600×900	75-200	480	56-192	250	55-75	2280×2245×2320	18700
PEX-150×750	150×750	10-40	120	8-25	320	15	1210×1572×1045	2800
PEX-200×1000	200×1000	15-40	160	12-50	330	22	1860×1385×1200	5200
PEXS-250×750	250×750	20-60	210	10-745	320	22	1520×1728×1380	5000
PEX-250×1000	250×1000	20-50	210	15-50	330	30	1550×1990×1370	6500
PEXS-250×1200	250×1200	20-60	210	20-70	320	45	1530×2285×1625	9000
ZG-PE-250×400	250×400	20-60	200	8-16	300	15	1430×1316×1296	2800
ZG-PE-250×500	250×500	20-80	210	13-21	285	18.5	1425×1420×1417	3300
ZG-PE-400×600	400×600	40-100	350	14-36	275	30	1700×1732×1656	6500
ZG-PE-600×900	600×900	75-200	460	56-192	250	55	2240×2150×2400	15400
ZG-PEX-150×750	150×750	10-40	120	8-25	320	15	1210×1572×1045	3500
ZG-PEX-250×750	250×750	20-60	210	10-45	320	22	1751×1400×1515	4900
ZG-PEX-250×1000	250×1000	20-50	210	15-50	330	30	1550×1990×1370	6800
ZG-PEX-250×1200	250×1200	20-60	210	20-70	320	45	1670×2190×1430	9000
PE-750×1060	750×1060	100-200&
